【產品概述】

一、特性：
激光光源是藍激光激發陶瓷熒光片轉換白光的技術，該產品具有以下特點：
 1、 本公司生產的PIG、PIC專利產品，藍激光無擊穿熒光片風險。
2、 色溫可以隨著客戶要求制訂，照射距離遠；
3、 采用本公司獨有的陶瓷熒光片技術，可承受大功率耐高溫激光激發；
4、 白光散射角度60度，便于客戶二次收光；
5、 激光燈尺寸：直徑13長度為21.5，體積小方便客戶加裝散熱器

二、本規格書適用于藍色激光轉換白光做點光源，可用于手電筒，后裝車燈（工作燈，射燈,前霧燈等）， 光束燈，滿天星等產品上。

三、極限使用條件

項目	最小	最大	單位
前向電流@25℃		2.5	A
反向電流@25℃		85	mA
工作溫度（殼體溫度）	-40	60	℃
存儲溫度	-40	90	℃


四、產品參數特性

1、光電參數

項目	最小	典型值	最大	單位
閾值電流		0.25	0.33	A
前向電流		2.0	2.5	A
工作電壓@2.3A	3.7	4.2	5.2
光通量@標品		580		lm
發散角		35		°
白光發光點大小		0.2		mm
色溫		3000-7500		K
工作溫度@殼溫	-40	35	55	℃

以上參數是在環溫 25 度和 2.3A 下，用繹立的測試系統測出的數據。

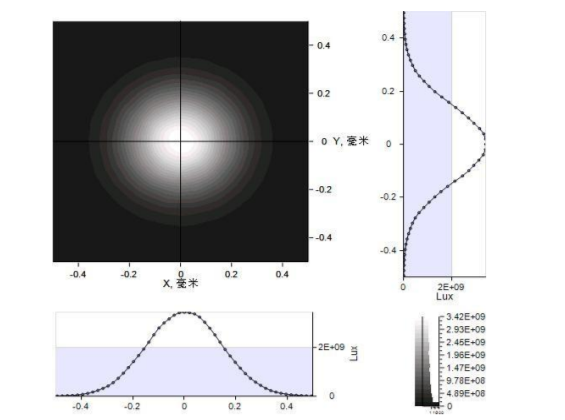

2、熒光片發光點處的光強分布：

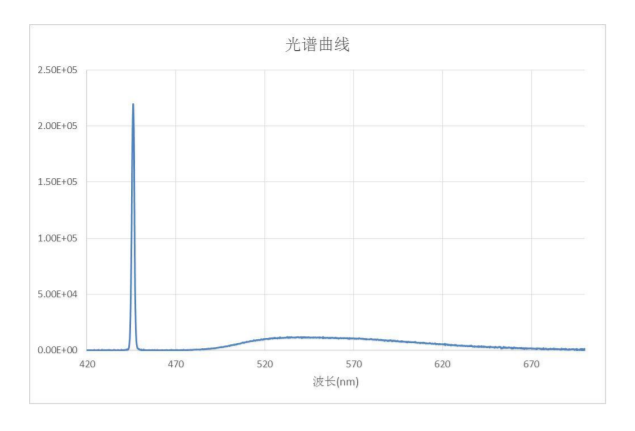

3、光譜曲線：

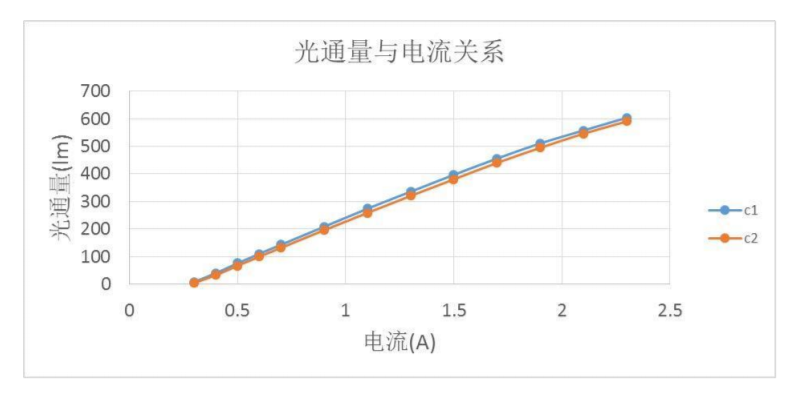

4、光通量與電流關系曲線：

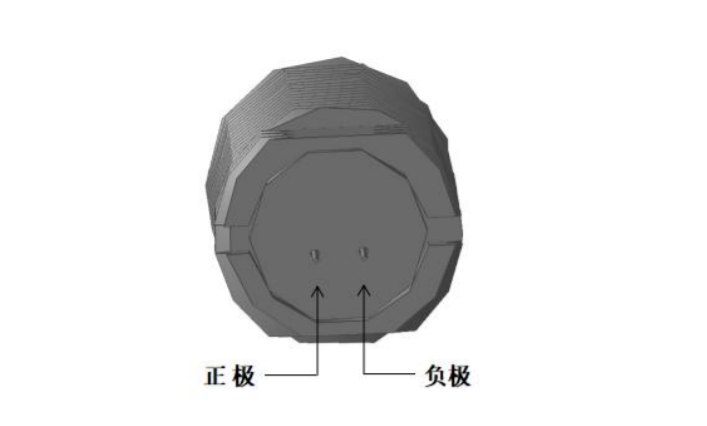

5、出線方式及接線方式：

根據外形尺寸圖中標注，在正負極焊盤處，分別焊接正負極引線（注意：避免短路和靜電防護）。
6 熱學參數
產品標注的散熱螺紋面為散熱面，螺紋面與散熱器組裝時，其界面需要有導熱膠等導熱介質。 殼溫要求小于 55 度；常溫下，發熱量為電功率（電壓 x 電流）的 70%。
7 驅動設計和注意事項
電源驅動為恒流驅動，最大電流請勿超過 2.5A。過流過壓等異常情況都會對激光器造成損壞，設計 電源驅動時，可聯系我司對應業務人員，要求提供“10 瓦白激光電源驅動設計和使用注意事項”。 激光器對靜電要求較為嚴格，避免在使用和運輸中產生靜電，也請參考“10 瓦白激光電源驅動 設計和使用注意事項”。
